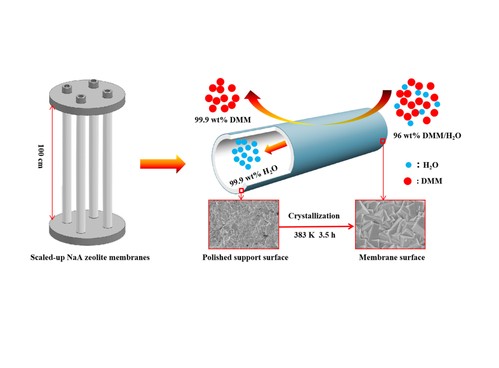

近期，实验室负责人陈祥树教授课题组采用低成本的工业级原料在100-cm长的粗糙大孔支撑体上合成出高性能的NaA型沸石分子筛膜，并将其首次应用于甲缩醛（DMM）的渗透汽化脱水。研究结果表明采用简单的砂纸打磨方法有助于减少支撑体的粗糙度并形成高质量的膜层，在40 °C下96 wt% DMM/H₂O的分离中，所合成膜显示出0.89 kg m^-2 h^-1的渗透通量以及23000的超高分离因子。该工作拓展了NaA型沸石分子筛膜的工业应用范围。

该研究以“Fabrication of low cost and high performance NaA zeolite membranes on 100-cm-long coarse macroporous supports for pervaporation dehydration of dimethoxymethane”  为题发表在国际分离纯化领域Top期刊Separation and Purification Technology ( 2022, 281, 119877) 上，实验室研究生吴晓位为论文的第一作者，陈祥树教授、李玉琴博士为共同通讯作者。该研究得到了国家自然科学基金 (21968009, 21766010, 21868012)，江西省科技厅科技课题 (20171BCB24005,  20181ACH80003, 20192ACB80003,  20192BBH80024)，江西省教育厅项目 (GJJ20032)，江西师范大学青年英才培养计划和江西师范大学研究生创新基金（YC2020-S155）项目的资助。

论文链接: https://doi.org/10.1016/j.seppur.2021.119877
