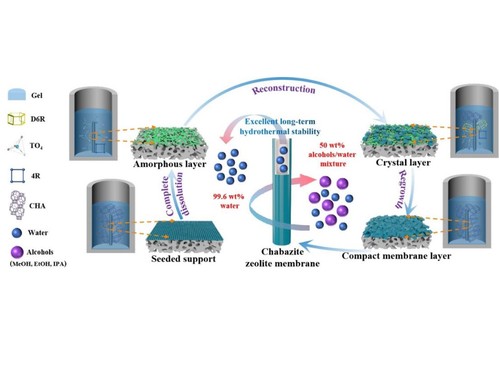

近期，实验室陈祥树教授课题组研究了在无有机模板剂的含氟凝胶体系中合成菱沸石分子筛膜的形成过程并将该膜用于富水溶液的分离。研究结果表明，菱沸石分子筛膜的形成过程为晶种先溶解为TO₄, D6Rs, 4Rs等初级、次级结构单元再进行重构生长。合成时间为36 h时，在支撑体表面生长出致密无缺陷的菱沸石分子筛膜。该膜在348 K下，对50 wt% EtOH/H₂O 和50 wt% IPA/H₂O富水溶液长达10 d的分离过程中，膜通量分别稳定在13.5 kg m^-2 h^-1 和14.80 kg m^-2 h^-1。该工作对菱沸石分子筛膜的生长机理进行了探讨，为如何制备高性能菱沸石分子筛膜提供了一个思路。

该研究以“Formation process of organic template-free chabazite zeolite membrane and its separation performance of water-rich mixtures” 为题发表在材料工程技术领域主流期刊Microporous and Mesoporous Materials ( 2022, 112085) 上，实验室硕士生祝冰华为论文的第一作者，李玉琴博士、陈祥树教授为共同通讯作者。该研究得到了国家自然科学基金、国家国际科技合作项目、江西省科技厅科技课题、江西省教育厅项目和江西师范大学青年英才培养计划等项目的资助。

论文链接: https://doi.org/10.1016/j.micromeso.2022.112085
